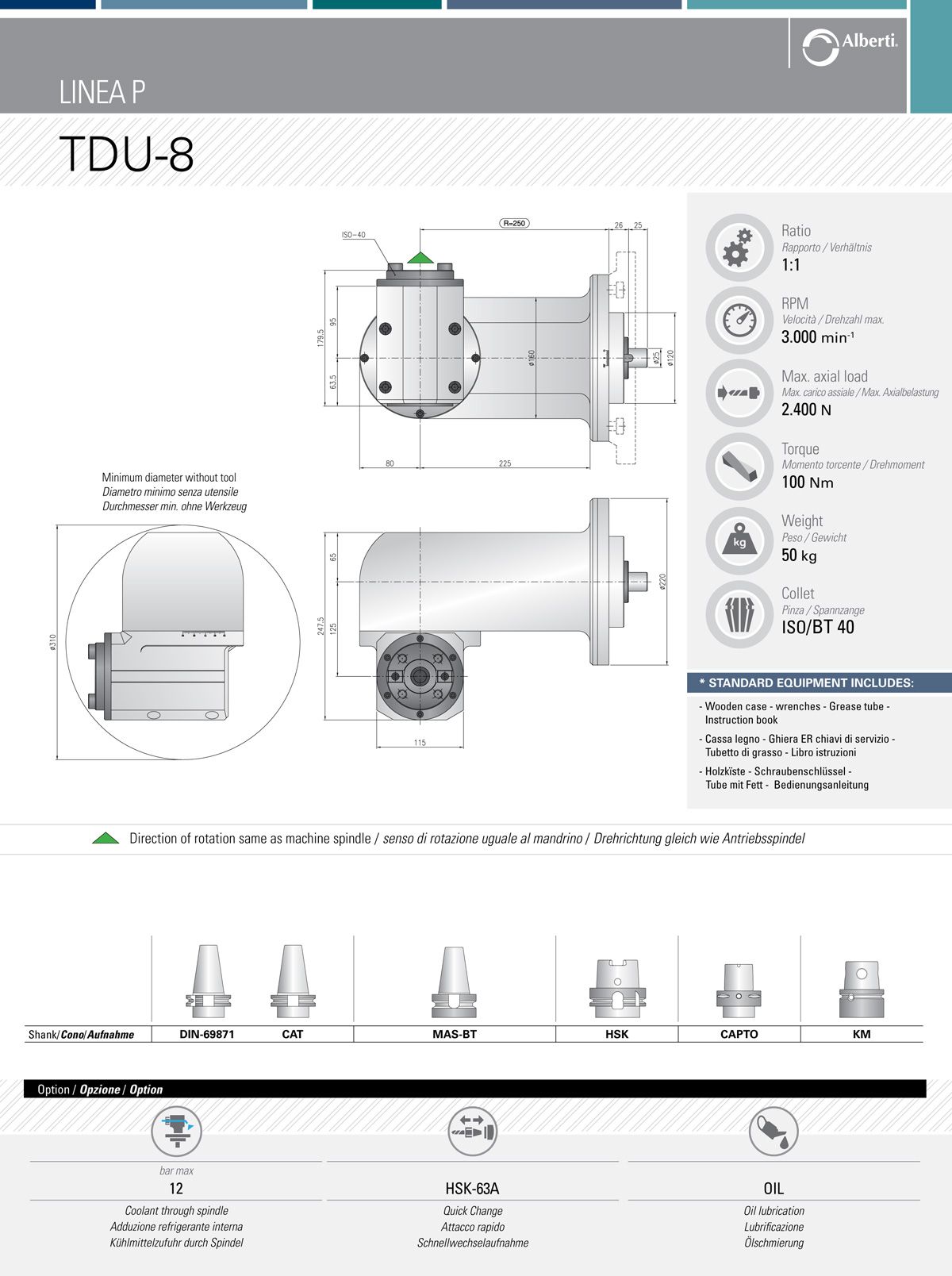

TDU-8 ISO40 0-360° FLANGE

Flangemonteret vinkelhoved High Performance med justerbart udgående patronaksel ISO40 360°. Huset kan drejes 360° rundt om egen aksel, og indeksering foregår ved hjælp af finpolerede overflader på husets side.


Hus:
Fremstillet af støbegods i trækbart jern GS-600 (GGG60) - samme materiale, der anvendes til basis for værktøjsmaskiner.
Særdeles god vibrationsdæmpning
Særdeles god termisk/dimensionel stabilitet
Fordel: Bibeholder sin nøjagtighed og det rette lejetryk selv ved sværere bearbejdning.


Lejer og lejeplacering:
Lejeplaceringen for både drivaksel og patronaksel er slebne for at give den bedste præcision.
Alle aksler støttes af 2 eller 3 par vinkelkontaktlejer (ABEC7/9).
Fordel: Vinkelkontaktlejer optager både radiale og aksiale kræfter godt.

Drev:
Albertis værktøj bruger spiraldrejede drev fremstillet af stål i høj kvalitet.
Drevene slibes og poleres i par med en overfladefinish på 0,01 Ra.
Drevene har altid mere end en tand i indgreb.

Fordel: Kraftigt mindskede vibrationer, meget lav friktion og den bedste kraftoverførsel.

Aksler:
Både patronaksel og drivaksel er fremstillet af materiale 18NiCrM05 - uden bly
Akslerne er hærdede og varmebehandlede.

Fordel: At Alberti anvender materiale uden bly beror på, at bly ganske vist letter bearbejdning inden varmebehandling, men mindsker også materialets styrke med op til 50 %. Da akslerne også udsættes for store belastninger ved svær bearbejdning, er det især vigtigt at bevare styrken.
